Kit ADS-B out Funke PNETAD82-KIT
1504844
Nouveau produit
Grâce à ce kit Funke PNETAD82-KIT, le transpondeur TRT800H reçoit les données ou coordonnées GPS requises du récepteur GPS et peut envoyer ses données de position.
Disp. 15 jours
☛ Description

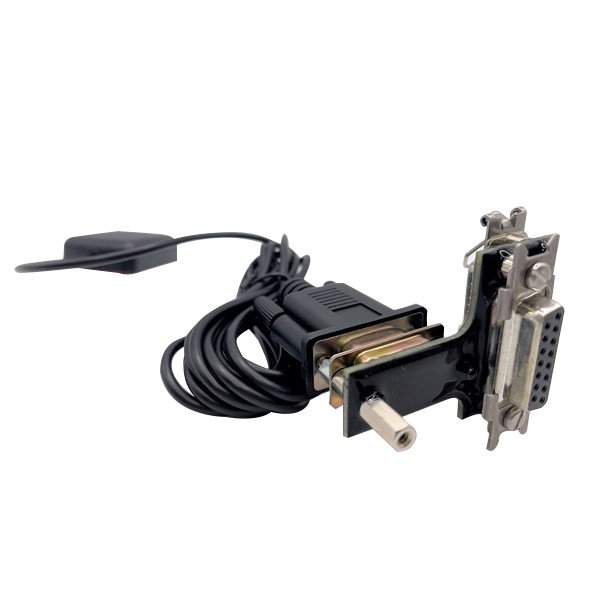

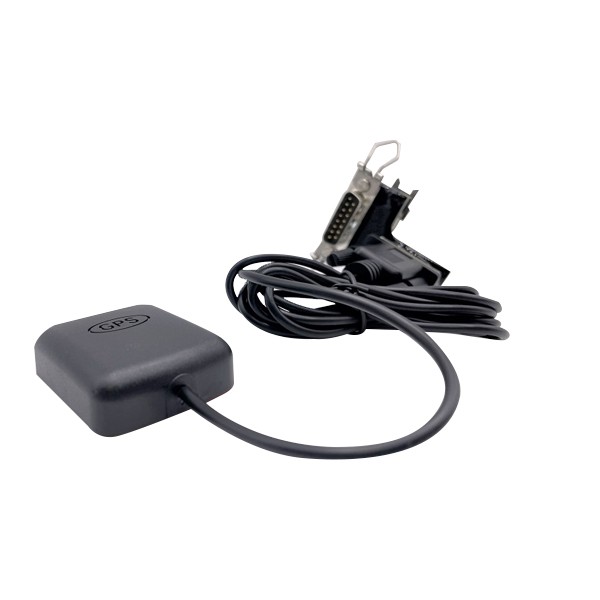

Ce kit ADS-B Out Funke PNETAD82 comprend un adaptateur et un récepteur GPS.
Grâce à ses trois connexions, l'adaptateur peut être connecté simultanément au transpondeur Funke TRT800H, à la fiche de connexion du transpondeur (TRT800EMxx) et au récepteur GPS.
Grâce à ce kit, le transpondeur reçoit les données ou coordonnées GPS requises du récepteur GPS et peut envoyer ses données de position.
- L'adaptateur se place entre le transpondeur et la fiche de connexion du transpondeur (TRT800EMxx).
- Il convertit la sortie commutée de 12 volts de la broche 6 en 5 volts et la place sur la broche 9 du connecteur Sub-D à 9 broches.
- L'interface série est reliée à la broche 2 Tx et à la broche 3 Rx.
☛ Caractéristiques
- Connexions :
- Prise 15 broches pour fiche de connexion transpondeur TRT800EMxx
- Prise 15 broches pour transpondeur TRT800H
- Prise 9 broches pour récepteur GPS
☛ À Savoir
Instructions d'installation :
1. Fixez l'adaptateur au transpondeur TRT800H et à la fiche de connexion du transpondeur
2. Connectez le récepteur GPS à l'adaptateur
3. Réglez le DataPort1 sur « GPS NMEA-9600 » sur le transpondeur
☛ Remarques
- La fiche adaptateur ne peut être utilisée qu'avec une version matérielle de HW 6.0 (à partir du numéro de série 30580611) et
- N'est pas compatible avec le transpondeur au format ARINC TRT800A (boîtier de 160 mm) faut d'alimentation requise.
