Garmin G5 certifié – Horizon artificiel et HSI
Nouveau produit
Garmin G5 certifié est un instrument de vol numérique conçu pour moderniser les tableaux de bord des avions certifiés compatibles.
Disponible en trois kits : horizon artificiel (AI), directionnel/HSI ou HSI avec interface GAD 29D. Chaque kit comprend une batterie de secours et les éléments d'installation prévus par Garmin.
Disp. 15 jours
Garmin G5 certifié : horizon artificiel et indicateur HSI

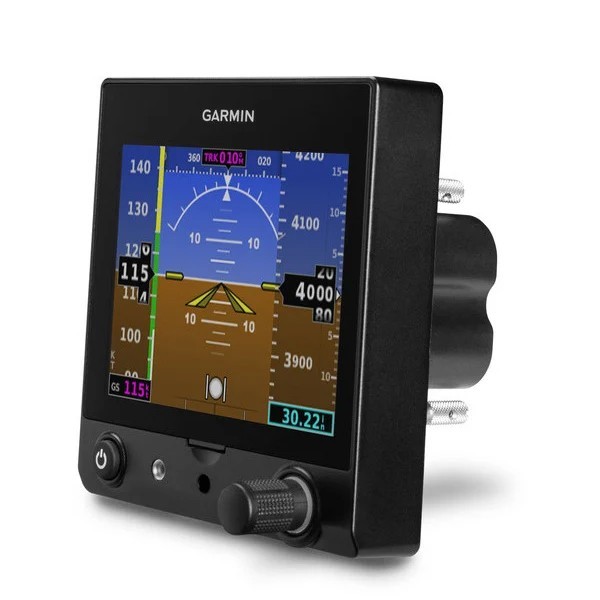

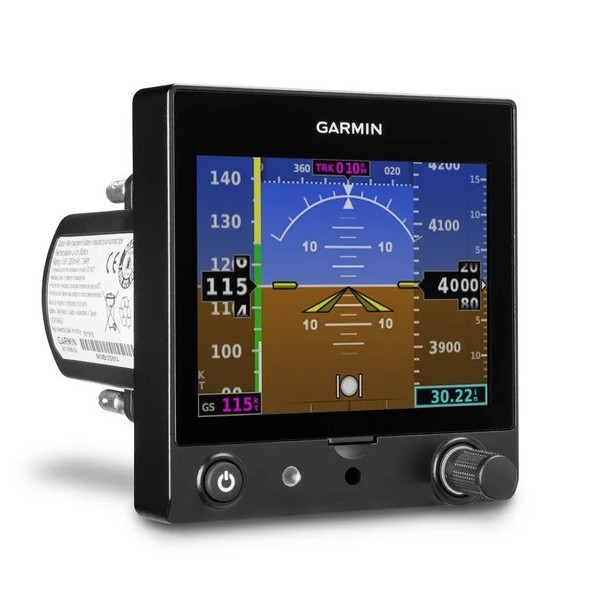

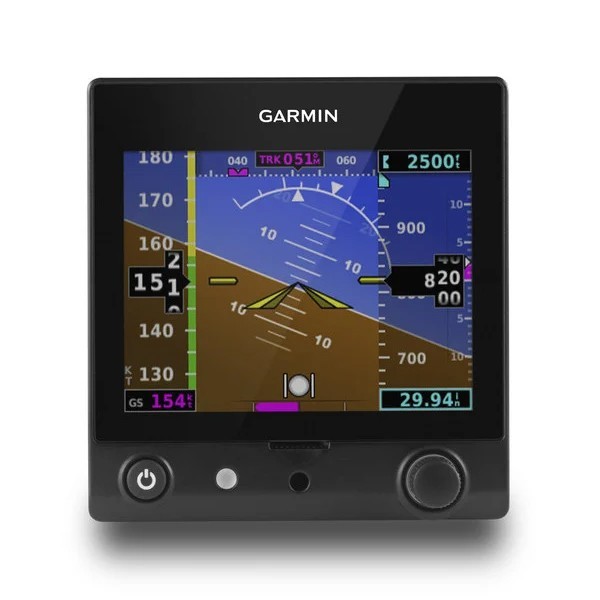

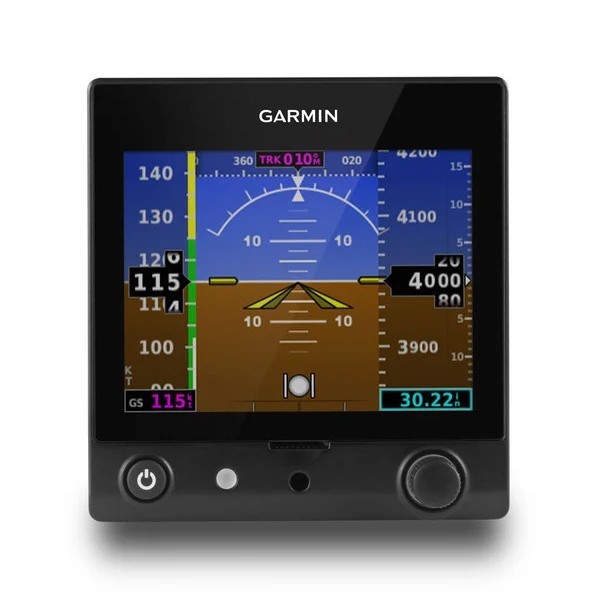

Le Garmin G5 certifié est un instrument de vol électronique compact, conçu pour moderniser les tableaux de bord des avions certifiés compatibles.
Son écran couleur de 3,5 pouces offre une lecture claire des informations essentielles au pilotage.
L'instrument de vol électronique Garmin G5 peut être utilisé comme instrument de vol primaire (horizon, turn coordinator) qui peut être pleinement intégré à une installation glass cockpit comme le G3X ou le G3X Touch.
Son utilisation en tant qu'altimètre et directionnel se fait en tant qu'instrument de vol secondaire. Il appartient au propriétaire de l'aéronef de conserver son altimètre d'origine comme instrument primaire.
Disponible en trois kits, il peut être installé comme horizon artificiel numérique (AI) ou comme directionnel et indicateur de navigation (DG/HSI), selon la configuration et les équipements associés.
Trois kits disponibles pour avions certifiés
G5 Horizon artificiel (AI) – K10-00280-01
Ce kit est destiné au remplacement d'un horizon artificiel traditionnel sur un avion compatible.
Il comprend le Garmin G5 avec module de protection contre la foudre (LPM), une batterie de secours, un kit d'installation et une carte permettant d'obtenir la lettre d'autorisation STC.
G5 Directionnel / HSI – K10-00280-21
Cette version est destinée à l'affichage du cap et aux fonctions de navigation compatibles. Elle comprend le G5 avec LPM, une batterie de secours, le magnétomètre Garmin GMU 11, les kits d'installation et la carte d'autorisation STC.
Les indications de navigation HSI nécessitent une source de navigation compatible.
G5 HSI avec GAD 29B – K10-00280-31
Le kit le plus exhaustif. Il inclut le magnétomètre GMU 11, le module LPM, la batterie de secours ET l'adaptateur d'interface de navigation GAD 29B, indispensable pour connecter l'appareil à un navigateur GPS externe (type GTN ou GNS) afin d'afficher les déviations ILS/GPS complètes.
Le GAD 29D n'est pas un navigateur GPS autonome.
Batterie de secours et installation
Le Garmin G5 est fournit avec une batterie Li-Ion qui fournit une autonomie de 4 heures en cas de défaillance d'alimentation dans votre appareil.
L'installation du G5 sur un avion certifié doit respecter les conditions d'éligibilité, les instructions d'installation et les approbations applicables. La carte STC incluse permet d'obtenir la lettre d'autorisation correspondante selon la procédure Garmin.
Quelles informations peut afficher le Garmin G5 ?

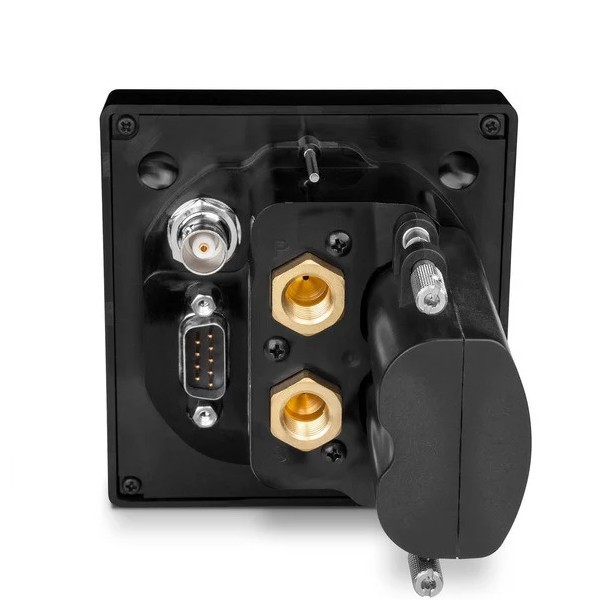

- Paramètres de vol principaux (Raccordement direct Pitot-statique) :
- Vitesse air (IAS) : Affichage précis via les prises de pression intégrées à l'arrière de l'appareil.
- Altitude barométrique : Lecture claire par ruban déroulant avec réglage du calage altimétrique (QNH/QFE).
- Présélecteur d’altitude : Intégration d'un bug d'altitude cible avec alertes visuelles à l'approche de l'altitude présélectionnée.
- Indicateurs de virage et dérapage : Affichage en temps réel du taux de virage et de la bille électronique de dérapage.
- Navigation & Cap :
- Vitesse sol (GS) & Cap suivi (Track) : Données calculées de manière autonome par le récepteur GPS intégré à l'instrument.
- Cap magnétique (Heading) : Précis et stabilisé (inclus d'office dans les kits -21 et -31 via le magnétomètre GMU 11).
- Affichage Directionnel & HSI complet : Permet de basculer l'affichage pour une conscience situationnelle maximale ou de créer un doublet de G5 (un en Horizon, un en HSI).
- Guidage ILS & Approches GPS : Affichage des déviations latérales et verticales (Glideslope) lorsqu'il est couplé à un navigateur ou une radio NAV compatible (inclus de série avec l'interface GAD 29 dans le kit -31).
- Intégration Pilote Automatique :
- Annonciateur de mode : Affichage complet des modes engagés en haut de l'écran lors du couplage avec un système de pilote automatique certifié compatible (comme le Garmin GFC 500).
Les fonctions disponibles dépendent du kit choisi et de l'installation approuvée.
☛ Caractéristiques
◇ Alimentation : 14 ou 28 VDC
◇ Dimension : 86.9 x 91.4 x 91.4 mm
◇ Poids : 283.5g
◇ Taille de l'écran : 3.5" en diagonale (88.9 mm en diagonale)
◇ Résolution de l'écran : 320 x 240 pixels (QVGA) LED
◇ Récepteur GPS haute-sensibilité
◇ Vitesse maximum indiquée : 300 kts
◇ Altitude : -1,400 – +30,000 pieds
◇ Vitesse verticale : ± 1500, ± 2000 ou ± 3000 pieds / minute
◇ Pitch/roll range: ±360°
◇ Batterie de secours (en option): Rechargeable lithium-ion
◇ Autonomie de la batterie : supérieure à 4 heures
Télécharger le Manuel Pilot Guide ICI
Télécharger le Manuel d'Installation ICI
